产品介绍：

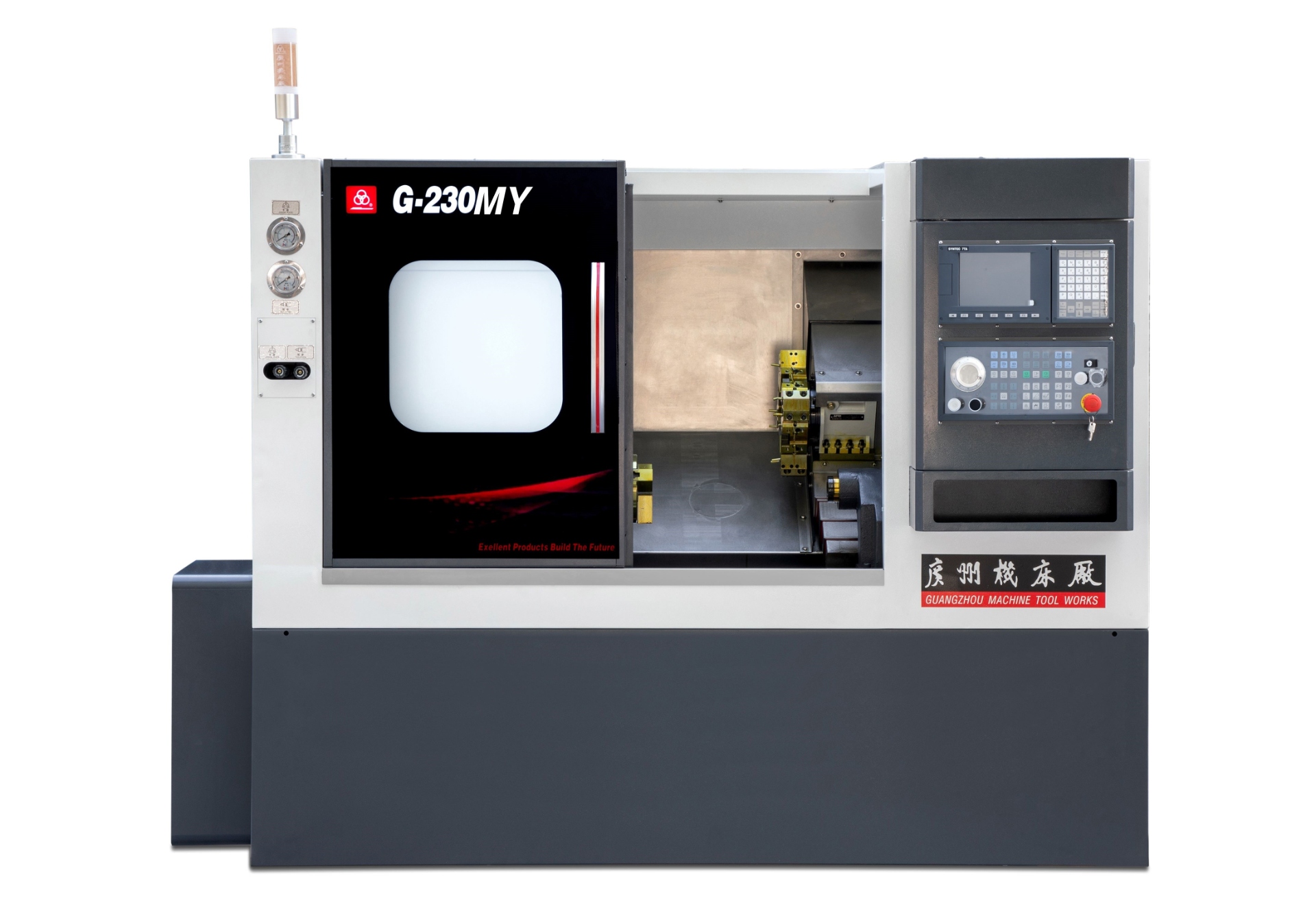

G-220MY是一款具有4轴4联动功能的卧式车铣复合乐投中国，乐投中国配置有X,Y,Z,C四轴，可实现各种车、铣、钻、镗等复合加工，公司可以根据用户加工要求提供有效的整体解决方案。
适用行业：
广泛应用于各行业内中、小型轴类、套筒类、盘类零件的车、铣、钻、攻丝等复合加工。
产品特点：
1）乐投中国是平床身斜床鞍结构：整体床身、床脚树脂砂铸造成形，纵向导轨水平放置，床鞍在水平导轨上作纵向进给移动，滑板在35°倾斜的床鞍导轨上作横向进给移动，减少主轴箱、尾座及床鞍的安装高度，极大提高整机刚性。
2）Y轴：采用插补Y轴结构，或刀塔带Y轴结构，实现车铣复合功能。
3）主轴为高精度的套筒式主轴，配高精度内装式磁环编码器，分度精度高，满足C轴加工要求。
4）尾座采用自动可编程尾座，方便操作应用。
技术规格：
|
项 目 |
单位 |
规格参数 |
备注 |
|
|
工 作范 围 |
最大回转直径 |
mm |
Φ520 |
|
|
最大盘类加工直径 |
mm |
Φ230 |
||
|
最大加工长度 |
mm |
260 |
||
|
床鞍与水平倾斜度 |
度 |
35 |
||
|
主轴 |
主轴电机 |
kw |
7.5/11(连续/30分钟） |
|
|
主轴轴端 |
A2-5 |
|||
|
主轴通孔直径 |
mm |
Φ56 |
||
|
最高转速 |
r/min |
4000 |
||
|
精 度 |
mm |
径向跳动≤0.008，轴向窜动≤0.005 |
||
|
坐标轴 |
X轴最大行程 |
mm |
165 |
|
|
Z轴最大行程 |
mm |
300 |
||
|
插补Y轴最大行程 |
mm |
±30 |
||
|
X轴伺服单元 |
15Nm,4000r/min |
|||
|
Z轴伺服单元 |
15Nm,4000r/min |
|||
|
X轴最大速度 |
m/min |
24 |
||
|
Z轴最大速度 |
m/min |
24 |
||
|
定位精度 |
mm |
X±0.006,Z±0.011,Y±0.006 |
||
|
重复定位精度 |
mm |
X±0.003,Z±0.003,Y±0.003 |
||
|
刀 架 |
刀架型式 |
伺服动力刀架 |
||
|
刀位数 |
工位 |
12 |
||
|
外径、端面刀柄规格 |
mm |
20X20 |
||
|
内孔刀座直径 |
mm |
Φ25 |
||
|
动力头夹头规格 |
ER20 |
|||
|
夹 紧装 置 |
卡 盘 |
6"三爪中空液压卡盘 |
||
|
油 缸 |
中空回转油缸 |
|||
|
液 压尾 座 |
顶尖套最大行程 |
mm |
80 |
|
|
尾座最大行程 |
mm |
300 |
||
|
顶尖套锥度 |
MT4 |
|||
|
液 压系 统 |
油箱容量 |
L |
40 |
|
|
液压泵压力 |
kg |
15-35 |
||
|
排屑 |
自动排屑机（选配） |
链板式除屑输送机及接屑车 |
||
|
其 它 |
乐投中国总电容量 |
kw |
19 |
|
|
外形尺寸：长X宽X高 |
mm |
2350X1400X1800 |
||
|
净 重 |
kg |
2500 |
