产品介绍：

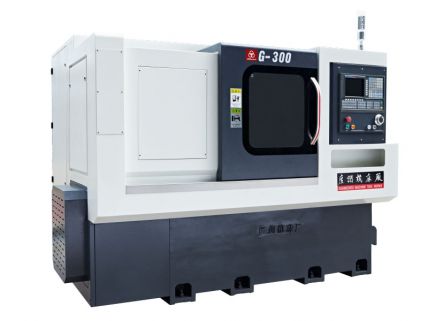

G-300乐投中国是我司参考国外先进技术而设计的成熟产品，乐投中国采用30°倾斜整体铸造成形床身和简练铆焊全防护的一体化布局，整机结构紧凑、外形美观宜人、性能稳定可靠、具有优良的刚性及吸震性，可保证高精度切削，同时排屑流畅、上下料方便，便于操作。 乐投中国标配广数980TDi系统，可选配发那科、西门子、新代等数控系统。
适用行业：
广泛应用于空调行业、水暧器材、医疗行业、音响器材、汽车行业、电机行业等等。
产品特点：
1）乐投中国导轨和滑鞍导轨都采用直线导轨，以使乐投中国有较高的精度保持性。
2）标配采用八工位伺服回转刀塔，刀架可正反向旋转最近路径换刀，换刀速度快、定位刚性好、重复定位精度高。
3）采用高精度主轴轴承组且经精密装配和动平衡测试的主轴单元，保证主轴精度高、噪声低、刚性强，可实现无级调速及恒速切削，启动及停止迅速。
4）各润滑点采用强制自动润滑装置，进行定点定量润滑丝杠及导轨，当有异常状态或油量不足时，自动产生警告讯号。
技术规格：
|
项 目 |
单位 |
规格参数 |
备注 |
|
|
工 作范 围 |
最大回转直径 |
mm |
Φ560 |
|
|
最大盘类加工直径 |
mm |
Φ350 |
||
|
过床鞍最大车削直径 |
mm |
Φ300 |
||
|
最大加工长度 |
mm |
480 |
||
|
床鞍与水平倾斜度 |
度 |
30° |
||
|
主轴 |
主轴电机 |
kw |
7.5/11(连续/30分钟） |
|
|
主轴轴端 |
A2-5 |
|||
|
主轴通孔直径 |
mm |
Φ56 |
||
|
最高转速 |
r/min |
4000 |
||
|
精 度 |
mm |
径向跳动≤0.008，轴向窜动≤0.005 |
||
|
坐标轴 |
X轴最大行程 |
mm |
240 |
|
|
Z轴最大行程 |
mm |
500 |
||
|
X轴伺服单元 |
10Nm,3000r/min |
|||
|
Z轴伺服单元 |
10Nm,3000r/min |
|||
|
X轴最大速度 |
m/min |
24 |
||
|
Z轴最大速度 |
m/min |
24 |
||
|
定位精度 |
mm |
X±0.006,Z±0.011 |
||
|
重复定位精度 |
mm |
X±0.003,Z±0.003 |
||
|
刀 架 |
刀架型式 |
伺服刀架 |
||
|
刀位数 |
工位 |
12 |
||
|
外径、端面刀柄规格 |
mm |
25X25 |
||
|
内孔刀座直径 |
mm |
Φ32 |
||
|
夹 紧装 置 |
卡 盘 |
6"三爪中空液压卡盘 |
||
|
油 缸 |
中空回转油缸 |
|||
|
液 压尾 座 |
顶尖套最大行程 |
mm |
100 |
|
|
尾座最大行程 |
mm |
370 |
||
|
顶尖套锥度 |
MT5 |
|||
|
液 压系 统 |
油箱容量 |
L |
40 |
|
|
液压泵压力 |
MPa |
15-35 |
||
|
排屑 |
自动排屑机（选配） |
链板式除屑输送机及接屑车 |
||
|
其 它 |
乐投中国总电容量 |
kw |
16 |
|
|
外形尺寸：长X宽X高 |
mm |
2710X1650X1700 |
||
|
净 重 |
kg |
3200 |
